Gráfico Velocity SCRUM Planilha Excel

Neste artigo você aprenderá como criar um gráfico velocity SCRUM em uma planilha Excel.

O que é Gráfico Velocity?

SCRUM é uma metodologia de execução de projetos criada com a proposta de executar projetos complexos em um tempo menor e com menor recursos.

Este método se resume em dividir os projetos em sprints que serão ciclos curtos de até duas semanas com um determinado número de atividades e uma entrega utilizável e testável ao final do ciclo.

Cata uma das tarefas são tem uma quantidade de pontos, estes pontos se referem a complexidade da tarefa e estão diretamente ligadas com a capacidade da equipe.

O gráfico velocity tem por finalidade permitir que o gerente de projetos possa acompanhar e mensurar a capacidade que o time do projeto consegue entregar a cada ciclo ou sprint.

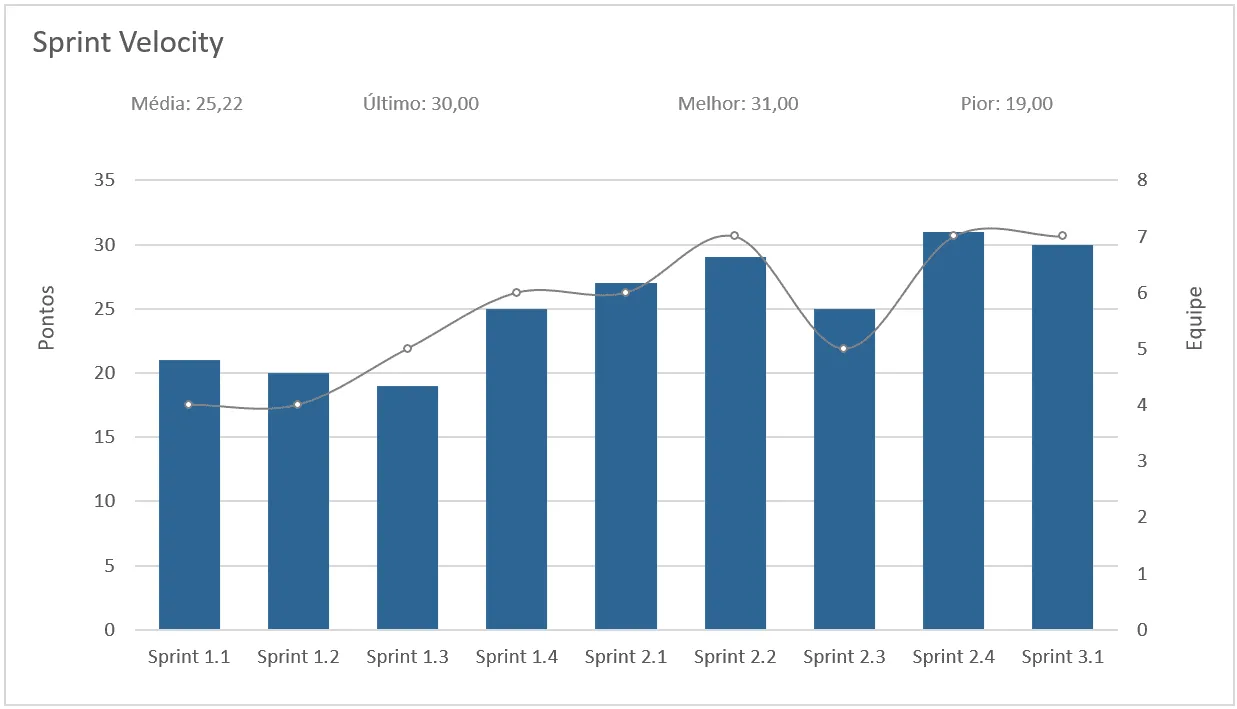

O gráfico Velocity tem a seguinte aparência:

No gráfico temos no eixo X os Sprints e nos eixos Y esquerdo e direito, os Pontos e a quantidade de membros da Equipe respectivamente.

Analisamos então no gráfico de barras a quantidade de pontos que foram realizados pela equipe no ciclo e no gráfico de linha a quantidade de membros da equipe naquele Sprint.

A ideia é ajudar a ter um melhor acompanhamento da produção das equipes e também ter outros indicadores como a média de pontos, pontos do último sprint, maior quantidade de pontos de um sprint e menor quantidade de pontos de um sprint.

Como criar um gráfico Velocity no Excel?

Siga o passo-a-passo abaixo para criar um gráfico Velocity Scrum no Excel.

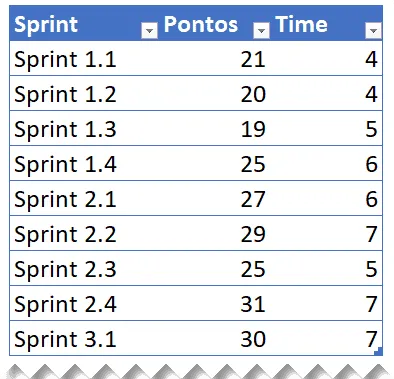

• Crie uma tabela com os seguintes campos:
  1. Sprint: Nome do sprint, por exemplo Sprint 1.2
  2. Pontos: Quantidade de pontos realizadas no Sprint
  3. Time: Quantidade de membros no sprint

• Selecione a sua lista de dados e converta em tabela, assim novos itens serão automaticamente levados ao gráfico. Pressione ALT+T+A para converter em tabela a lista de dados.
• Clique sobre sua tabela e na guia Tabela de Design mude o nome da tabela para tVelocity para ter uma melhor organização

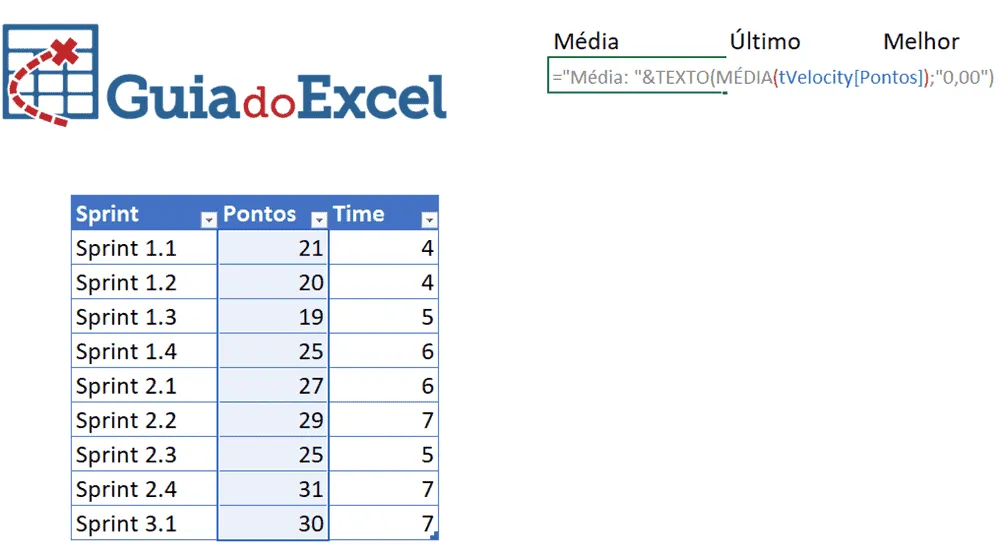

• Em outras células faça um resumo dos dados usando as seguintes fórmulas:
  • Média: ="Média: "&TEXTO(MÉDIA(tVelocity[Pontos]);"0,00")
  • Último: ="Último: "&TEXTO(DESLOC(C7;CONT.VALORES(tVelocity[Pontos]);0);"0,00")
  • Melhor: ="Melhor: "&TEXTO(MÁXIMO(tVelocity[Pontos]);"0,00")
  • Pior: ="Pior: "&TEXTO(MÍNIMO(tVelocity[Pontos]);"0,00")
• Estas fórmulas fazem a concatenação do texto Média, Último, Melhor ou Pior com o valor das fórmulas que retornam estas informações da sua tabela. Elas serão utilizadas no seu gráfico.

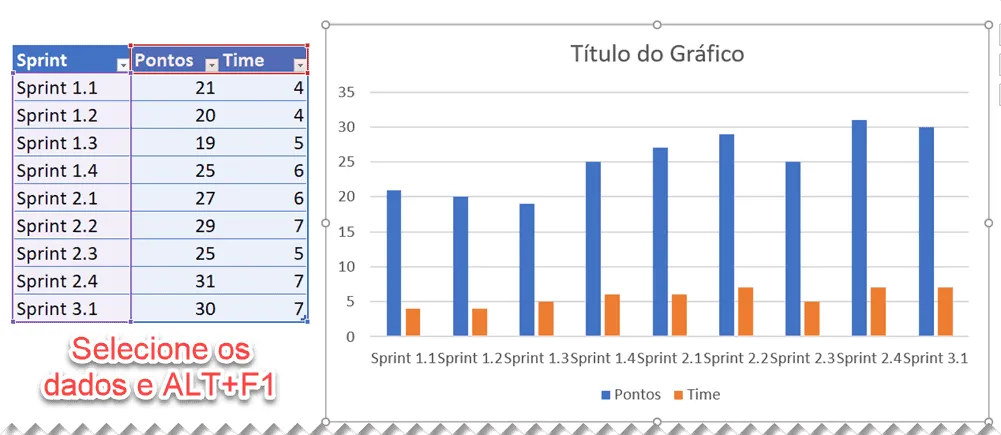

• Selecione a tabela e pressione as teclas de atalho ALT+F1 para criar um gráfico na sua planilha.

• Veja que o gráfico foi criado conforme acima, vamos agora formatá-lo.

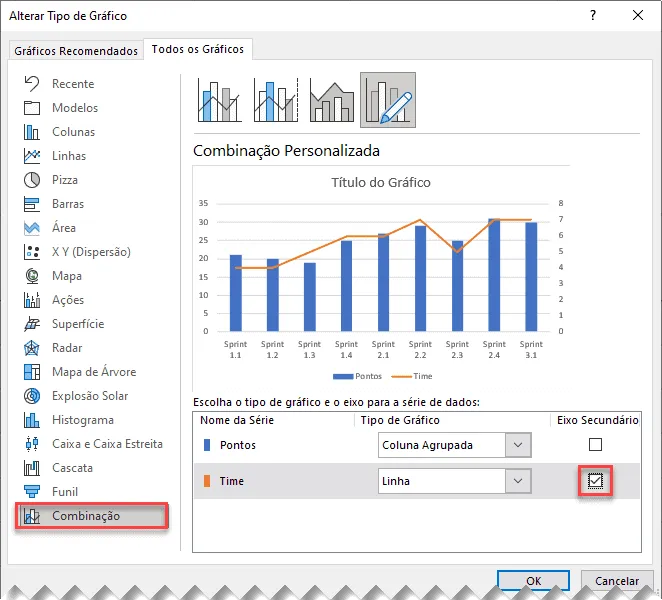

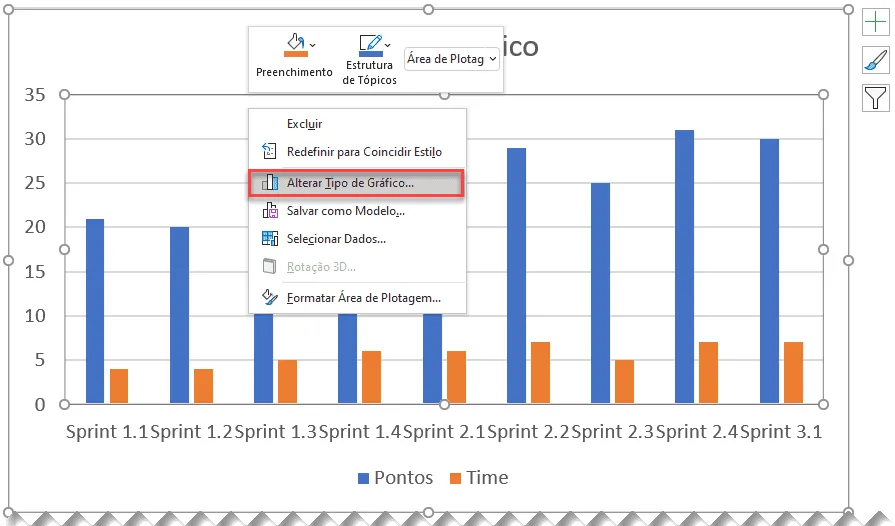

• Clique com o botão direito sobre o gráfico e selecione a opção Alterar Tipo de Gráfico...

• Nas opções clique em Combinação e altere o tipo de gráfico do Time para Linha.

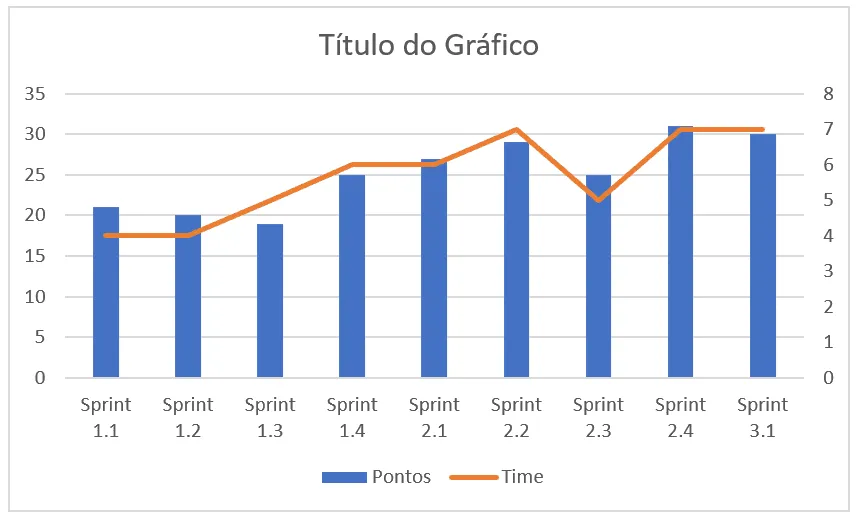

• O resultado é o gráfico abaixo aonde temos o eixo Y da esquerda com a quantidade de pontos realizados no Sprint e no eixo Y da direita do gráfico velocity temos a quantidade de membros do time. A primeira se refere ao gráfico de barras e o segundo ao gráfico de linhas.

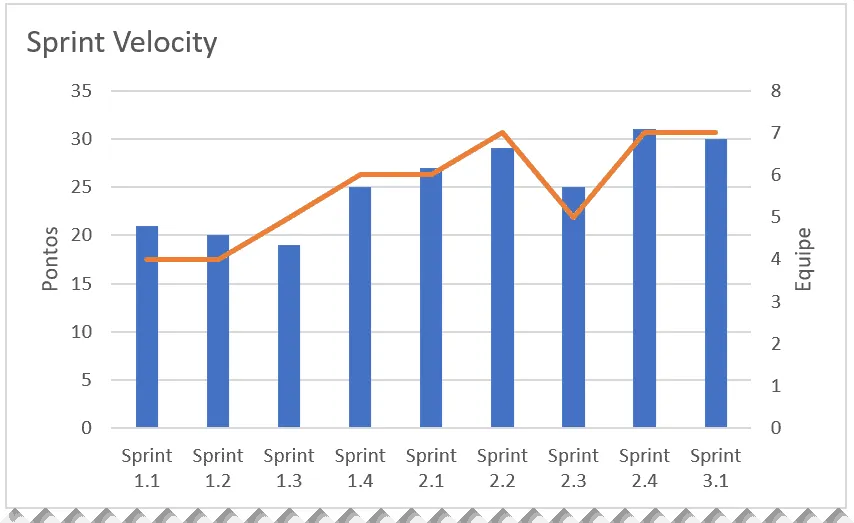

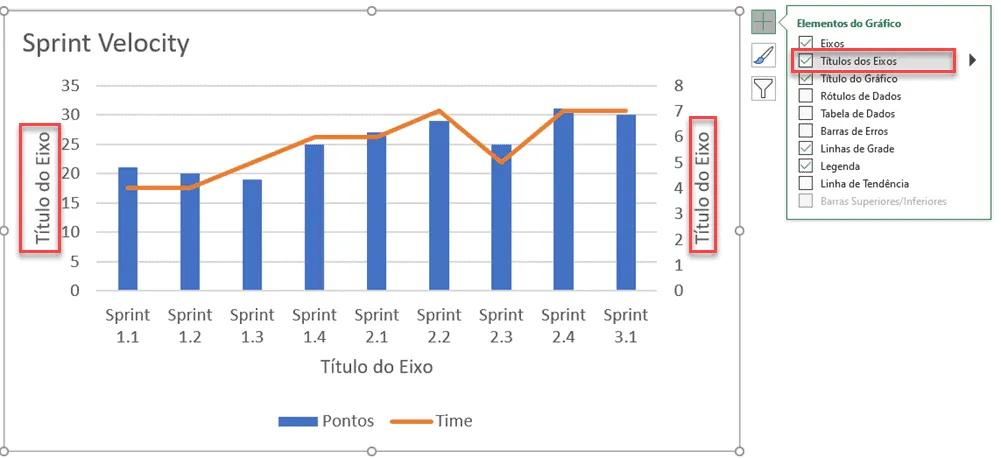

• Clique sobre o gráfico e no botão de formatação com o símbolo + que aparece no canto superior esquerdo marque a opção Títulos dos Eixos.

Altere os nomes dos Eixos Y e apague os eixos e legendas selecionando e pressionando a tecla delete.

• Agora iremos incluir os indicadores no gráfico.
• Para isso clique na guia Inserir->Formas->Caixa de texto

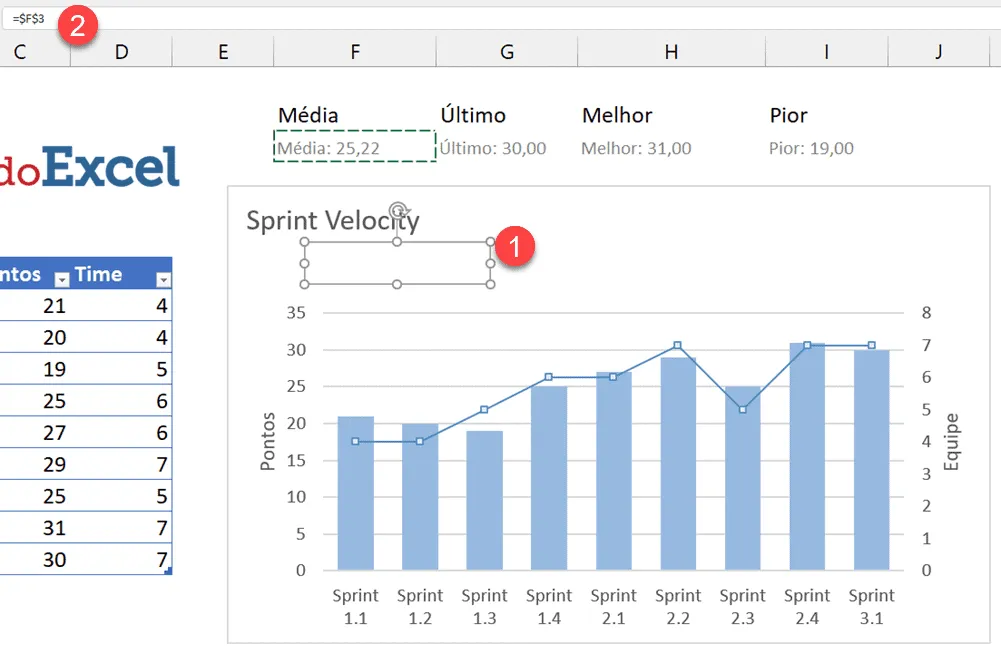

• Clique sobre a borda da forma e na barra de fórmulas selecione o cálculo da primeira fórmula

• Deve ser clicado como acima para funcionar, primeiro no 1, clicar na borda da caixa de texto, em seguida 2, clicar na fórmula ou digitar na barra de fórmula.

• O resultado é como acima, e qualquer alteração dos dados no gráfico mudarão não só a fórmula mas também este card no gráfico velocity automaticamente.

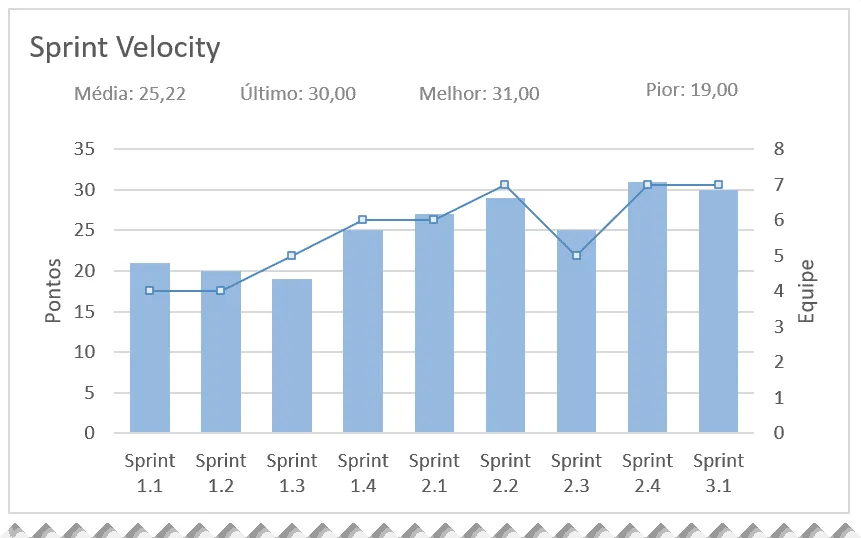

• Repita a operação para todos os demais indicadores e posicione no gráfico velocity scrum acima dele conforme a imagem.

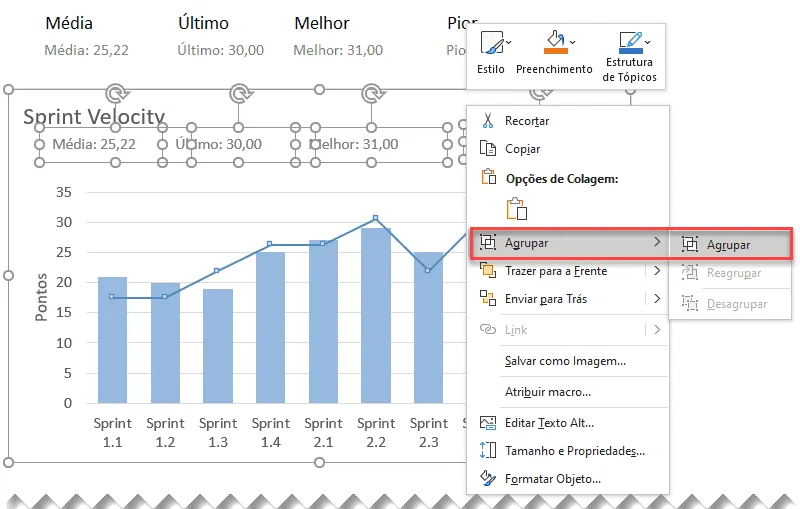

• Clique sobre todas as caixas de texto e sobre o gráfico e clique com o botão direito e selecione a opção Agrupar->Agrupar conforme abaixo. Desta forma ao movimentar o gráfico as caixas de texto com os cards acompanharão o gráfico.

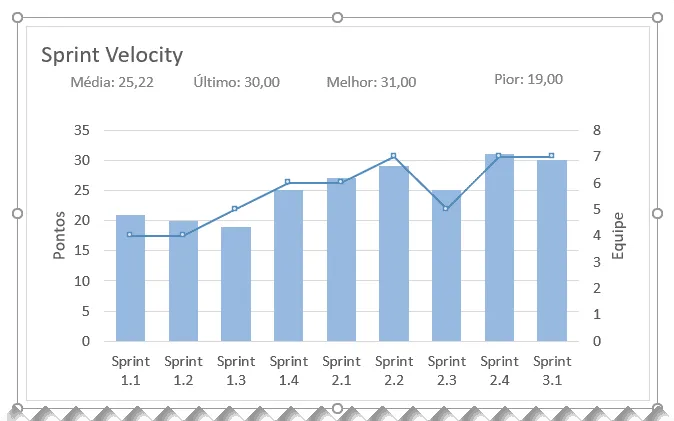

• E por fim temos o gráfico velocity SCRUM com a aparência abaixo no Excel.

Download da Planilha do Gráfico Velocity

Realize o download dos arquivos texto do download de Exemplo deste artigo neste botão abaixo. Basta se inscrever na nossa newsletter gratuita para o download automático.
