Gráfico com comentário no Excel

Neste artigo você verá como criar um gráfico com comentário no Excel.

Ao passar o mouse sobre o gráfico o comentário irá ser alterado automaticamente.

Esta funcionalidade é muito útil para que você consiga apresentar um gráfico em formato de apresentação como em uma reunião ou dashboard.

Esta funcionalidade do Excel é criada utilizando o VBA, e permite que ao clicar com o botão esquerdo do mouse em qualquer das barras o gráfico exiba o comentário destinado para aquela série.

No caso do gráfico foram colocados além do comentário a descrição da região, o valor e um comentário, esta funcionalidade é útil para gráficos que são utilizados em apresentações e não são dinâmicos.

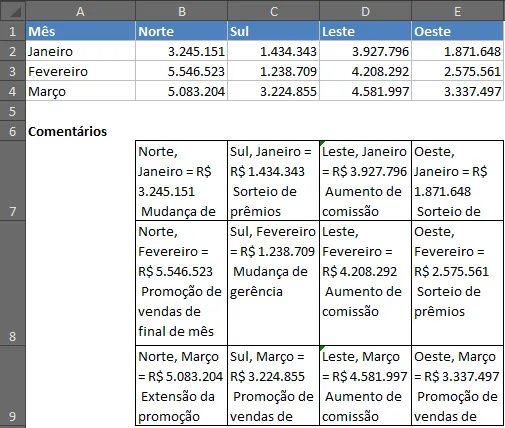

 Para isso o primeiro passo é criar a estrutura que deve seguir a seguinte:

Perceba que os dados estão montados 3 linhas abaixo dos valores, e todos os dados da tabela de valores que serve ao gráfico possuem comentários na segunda tabela.

A fórmula utilizada na tabela 2 é a seguinte:

=B$1&", "&$A2&" = "&TEXTO(B2;"R$ 0.000")&CARACT(10)&" Mudança de gerência"

• B$1: Temos a descrição da coluna, no caso Norte;
• $A2: A linha a que se refere o dado, no caso Janeiro;
• TEXTO(B2;"R$ 0.000"): B2 se refere ao valor, e a função TEXTO realiza a formatação da informação dentro da mesma, no caso é então formatado para R$ 3.245.151 o valor referente a região Norte e ao mês de Janeiro;
• CARACT(10): Utiliza um caractere conforme o valor entre parênteses, no caso o 10 se refere ao ENTER, fazendo com que quebre a linha;
• " Mudança de gerência": Exibe um comentário sobre o valor apresentado para a linha e coluna.

Foram criados dois botões:

O primeiro botão liga a funcionalidade de exibir os comentários no gráfico e a segunda desliga esta funcionalidade conforme a necessidade.

O evento MyChart_MouseMove está ligado a um objeto Chart, que tem por finalidade fazer com que ao movimentar o mouse sobre as colunas do gráfico o mesmo identifique e exiba  o comentário descrito na segunda tabela.

Option Explicit
Public WithEvents MyChart As Chart

Private Sub MyChart_MouseMove(ByVal Button As Long, ByVal Shift As Long, _
  ByVal x As Long, ByVal y As Long)
    Dim ElementId As Long
    Dim arg1 As Long, arg2 As Long
    Dim NewText As String
    'On Error Resume Next
    MyChart.GetChartElement x, y, ElementId, arg1, arg2
    If ElementId = xlSeries Then
        MyChart.Shapes(1).TextFrame.Characters.Text = _
          Sheets("Planilha").Range("Comments").Offset(arg2, arg1)
        MyChart.Shapes(1).Visible = msoCTrue
    Else
        MyChart.Shapes(1).Visible = msoFalse
    End If

End Sub

O próximo código é acionado para conectar e desconectar o gráfico com o evento MyChart_MouseMove:

Dim myClassModule As New Class1

Sub ConnectChart()
    Application.ShowChartTipNames = False
    Application.ShowChartTipValues = False
    Set myClassModule.MyChart = ActiveSheet.ChartObjects(1).Chart
    ActiveSheet.ChartObjects(1).Activate
End Sub

Sub DisconnectChart()
    Application.ShowChartTipNames = True
    Application.ShowChartTipValues = True
    Set myClassModule = Nothing
    Range("A1").Select
End Sub

Para testar clique no botão Conectar e passe com o mouse sobre o gráfico para verificar a funcionalidade.

A funcionalidade foi criada para um gráfico, mas poderia ser colocada para tantos quantos forem necessários, só é necessário alterar o ChartsObjects de 1 para 2, 3, 4, conforme a quantidade de gráficos.

Set myClassModule.MyChart = ActiveSheet.ChartObjects(1).Chart

ActiveSheet.ChartObjects(1).Activate

Esta planilha foi baseada na planilha enviada por mgrifo no fórum de Excel Planilhando em: http://www.planilhando.com.br/forum/viewtopic.php?f=28&t=9924.
