Como criar um gráfico de mapa bolha no Excel

Neste artigo você aprenderá passo-a-passo como criar um gráfico de mapa do tipo bolha no Excel.

Este tipo de gráfico é muito interessante e pode ser utilizado em vários formatos diferentes de fundo, não somente mapas, mas por exemplo um mapa com a planta de uma fábrica para identificar a quantidade de ordens em aberto para manutenção em um setor.

Logo é uma técnica super interessante e que é bastante flexível.

Material gratuito

Planilha de Controle Financeiro no Excel

Tenha um controle bonito e completo do seu financeiro.

Categorias e subcategorias já configuradas
Planilhas separadas por tabela (configuração, lançamentos, resumo)
Personalize com suas próprias categorias e ícones

Preparando os dados para o gráfico de mapa

O primeiro ponto para criarmos um gráfico qualquer é preparar os dados.

No caso do gráfico de bolha é necessário criar 3 dimensões:

Eixo X: Esta é a posição da bolha em relação ao eixo X do gráfico.
Eixo Y: Posição do gráfico em relação ao eixo Y.
Tamanho (Valor): Esta dimensão é referente ao tamanho da bolha.

Desta forma a tabela que temos é a seguinte:

Veja que há também uma outra coluna chamada Destacar, que iremos utilizar para destacar uma informação no gráfico com uma outra cor.

Este valor que iremos destacar é o maior valor, que iremos calcular ele dinamicamente.

Criar gráfico de mapa tipo bolha

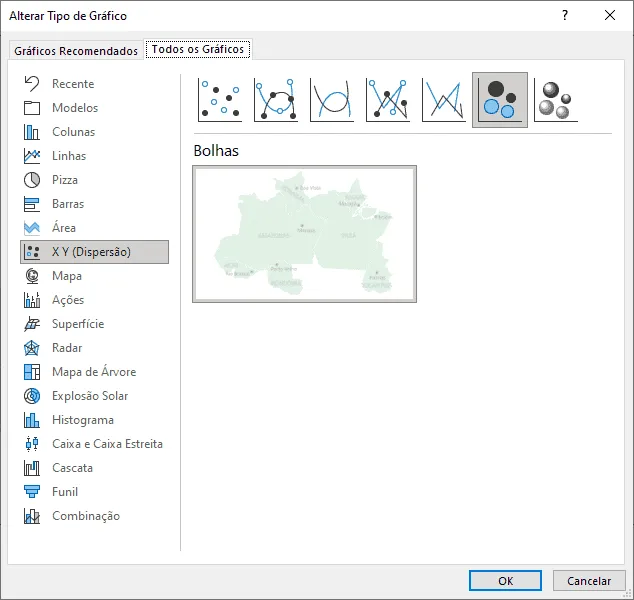

Com a nossa base do gráfico preparada você deve clicar em Inserir->Gráfico Dispersão.

Em seguida clique com o botão direito sobre o gráfico e em Formatar Área do Gráfico.

Clique em copiar a imagem que deseja, por exemplo a imagem acima e em copiar.

Em preenchimento clique em Preenchimento com imagem ou texura e clique em Área de Transferência.

O fundo do gráfico será alterado conforme a imagem acima.

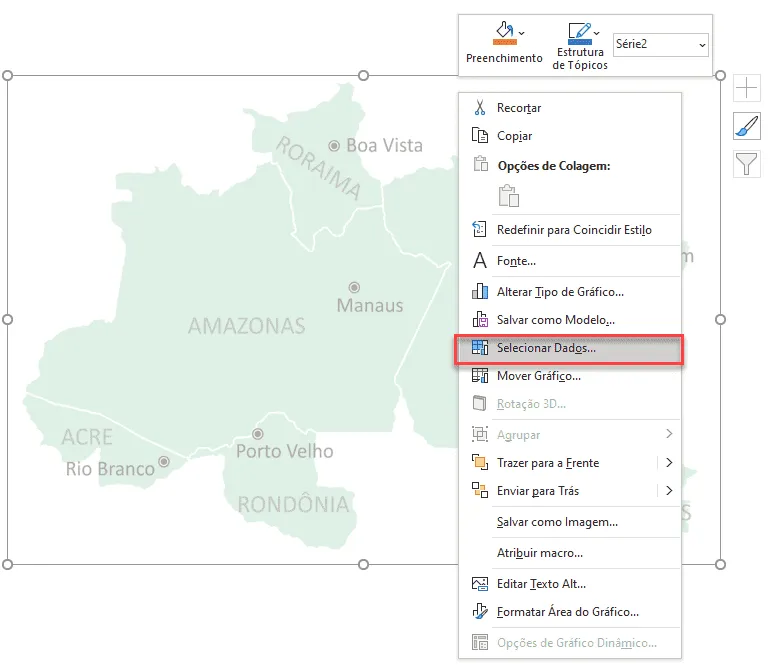

Clique com o botão direito sobre o gráfico e em Selecionar Dados...

Na tela seguinte clique no botão Adicionar para incluirmos as séries de dados no gráfico.

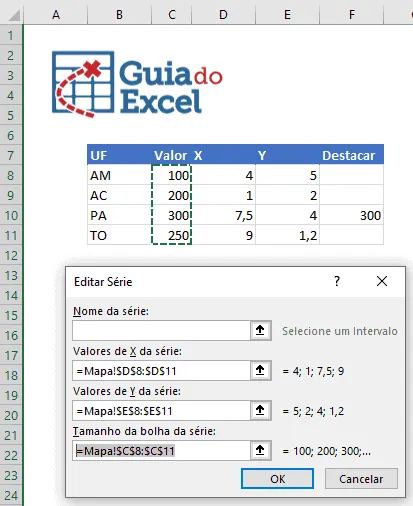

Selecione conforme na imagem abaixo os dados para os eixos X, Y e tamanho da bolha.

Valores de X da série: Selecione as células da coluna X.
Valores de Y da série: Selecione os valores das células do eixo Y.
Tamanho da bolha da série: Selecione a coluna com os valores, será o tamanho da bolha, será maior conforme o valor em relação a série.

Com isso temos o gráfico com as bolhas.

O próximo passo é posicionar as bolhas.

Primeiro altere os eixos X e Y, definindo o seu valor mínimo para 0 e máximo para 10. Isso fará com que os eixos fiquem travados, evitando assim que as bolhas se posicionem incorretamente.

Com esta trava você já pode posicionar as bolhas conforme o seu mapa ou imagem.

Na sua tabela com os dados do gráfico de mapa altere os valores dos eixos X e Y para que as bolhas fiquem posicionadas sobre cada estado conforme a imagem abaixo.

Clique então com o botão direito sobre a bolha e clique em Adicionar Rótulo de Dados.

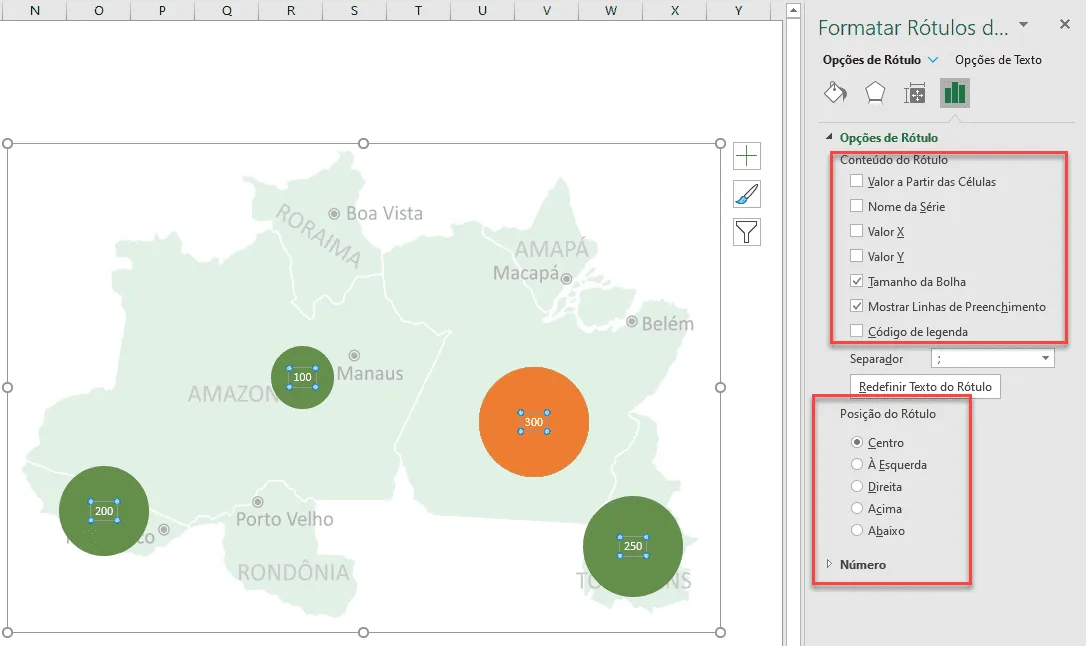

Clicando no rótulo de dados clique com o botão direito e altere para que o Conteúdo do Rótulo seja alterado para tamanho da bolha e altere a Posição do Rótulo para Centro para que fique conforme a imagem abaixo.

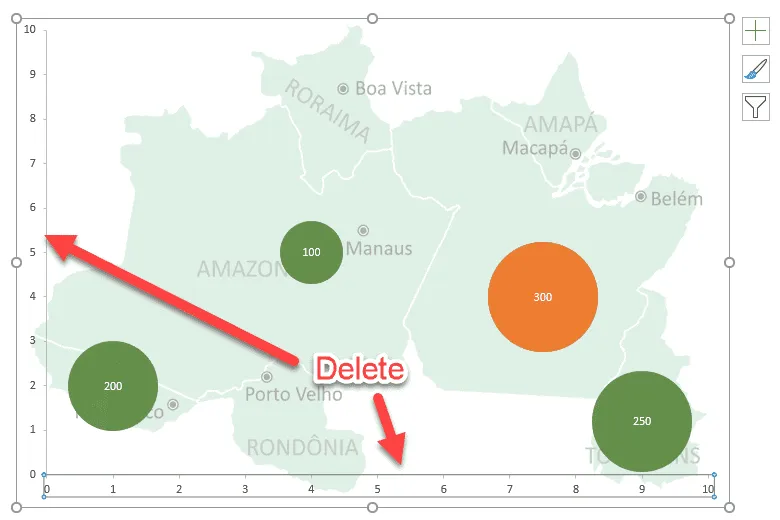

Por fim clique sobre os eixos X e Y e clique em Delete para apagar os mesmos.

Destacar maior valor no gráfico de mapa no Excel

Na última coluna da nossa tabela incluímos a coluna Destacar com a seguinte fórmula em todas as células de F8 à F16.

Fórmula: =SE(MAIOR($C$8:$C$11;1)=C8;C8;"")

A fórmula acima verifica se o valor da célula é igual ao maior valor da coluna e neste caso preenche com o valor e senão for o maior valor preenche com vazio.

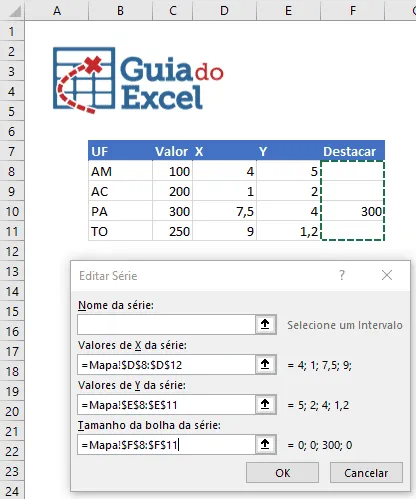

O eixo X e Y seguem sendo as mesmas colunas, e na coluna de Tamanho da bolha da série devem ser selecionados os dados da coluna Destacar conforme a imagem acima.

Nesta nova série temos então uma cor diferente, altere a formatação conforme a sua a sua necessidade, ele ficará destacado no gráfico de mapa conforme a imagem abaixo.

O gráfico ficará então dinâmico conforme o maior valor e você também pode melhorar usar outras funções dinâmicas para criar o seu gráfico.

Download

Realize o download do arquivo deste exemplo e da vídeo-aula acima neste botão abaixo. Basta se inscrever na nossa newsletter gratuita para o download automático.

Download — baixe aqui: Gráfico de mapa dinâmico
