Como Criar Bullet Chart no Excel - Bullet Graph

Neste artigo você aprenderá como criar o bullet chart ou bullet graph no Excel.

O bullet chart é uma variação de um gráfico de barras desenvolvido por Stephen Few. Aparentemente inspirado nos tradicionais gráficos de termômetro e barras de progresso encontrados em muitos painéis.

Os gráficos de marcadores foram desenvolvidos para superar os problemas fundamentais de medidores e medidores: eles normalmente exibem muito pouca informação, exigem muito espaço e estão cheios de decorações inúteis e distrativas. Wikipedia

Sendo assim este gráfico se posiciona como uma ótima opção para comparação de valores e acompanhamento de indicadores de desempenho, sendo muito utilizado em dashboards.

Vamos ver passo-a-passo abaixo como criar este gráfico nas suas formas vertical e horizontal.

Gráfico Bullet Chart Vertical no Excel

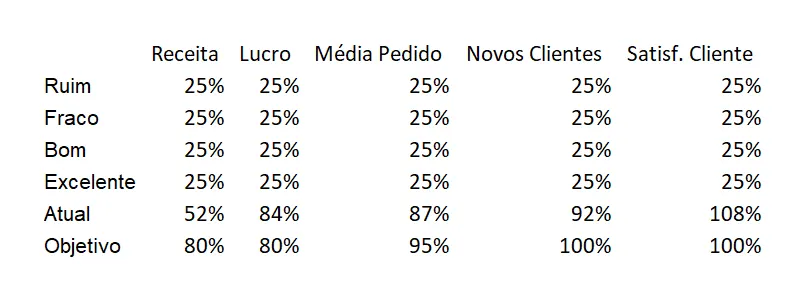

O primeiro trabalho que precisa ser feito é criar a estrutura abaixo, aonde temos então os níveis da estrutura, o percentual ou valor que cada nível se encontra.

E abaixo deles temos o valor Atual e o valor Objetivo.

A estrutura acima é para vários gráficos, selecione um para cada gráfico.

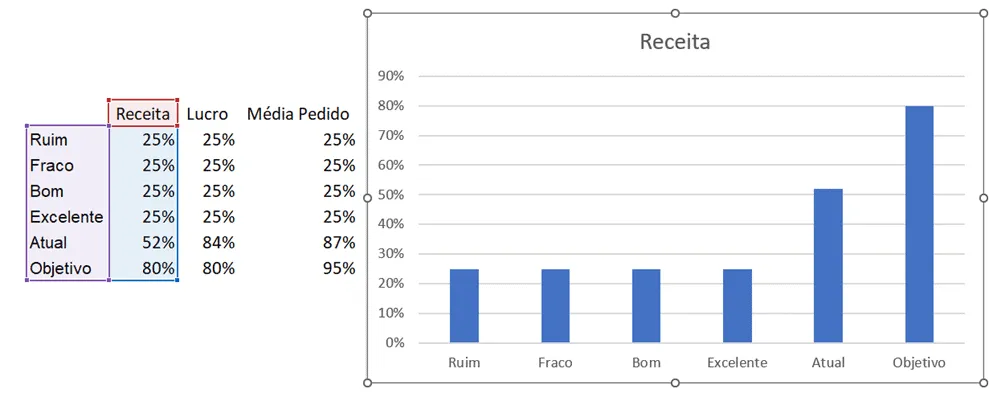

Selecione os dados do gráfico de uma coluna e pressione ALT+F1 para que seja criado um gráfico automaticamente.

Agora precisamos agrupar gráficos todos na mesma série de gráfico.

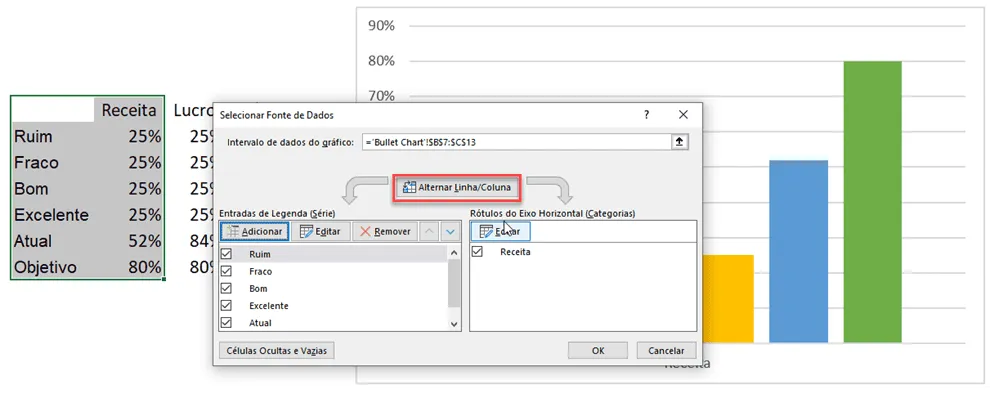

Clique no botão Alternar Linha/Coluna e veja que o gráfico muda o formato conforme abaixo.

Clique com o botão direito sobre o gráfico e clique em alterar tipo de gráfico.

Marque então Coluna empilhada nos gráficos dos níveis.

E nos itens Atual e Objetivo marque no Eixo Secundário.

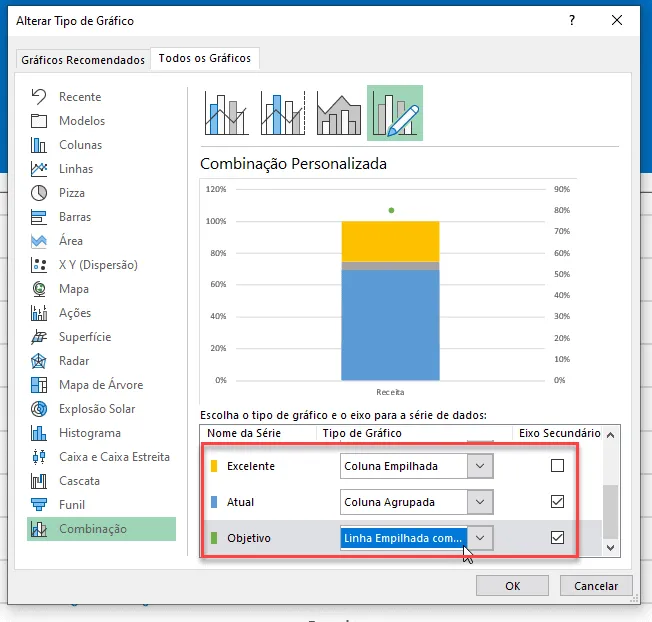

Altere o tipo de dado de Atual para Coluna Agrupada e em Objetivo altere para Linha empilhada com Marcador.

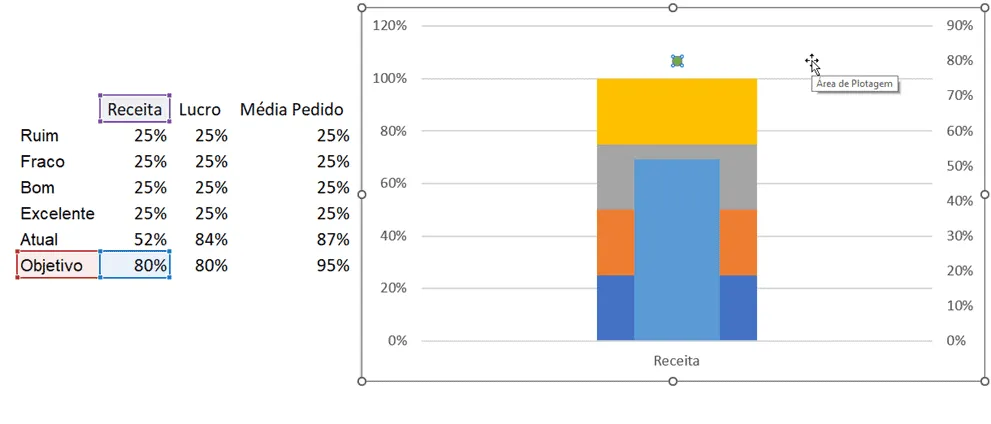

Altere então a largura do gráfico abaixo para 500%, terá então os dados conforme abaixo.

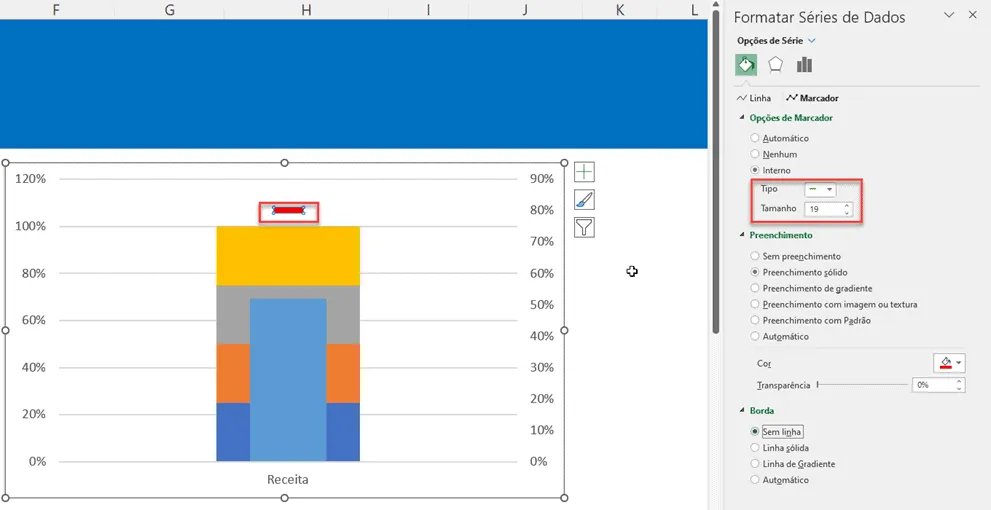

Clique no marcador e altere o formato de tipo para traço conforme abaixo e altere o tamanho para 19.

Altere também a cor como desejar.

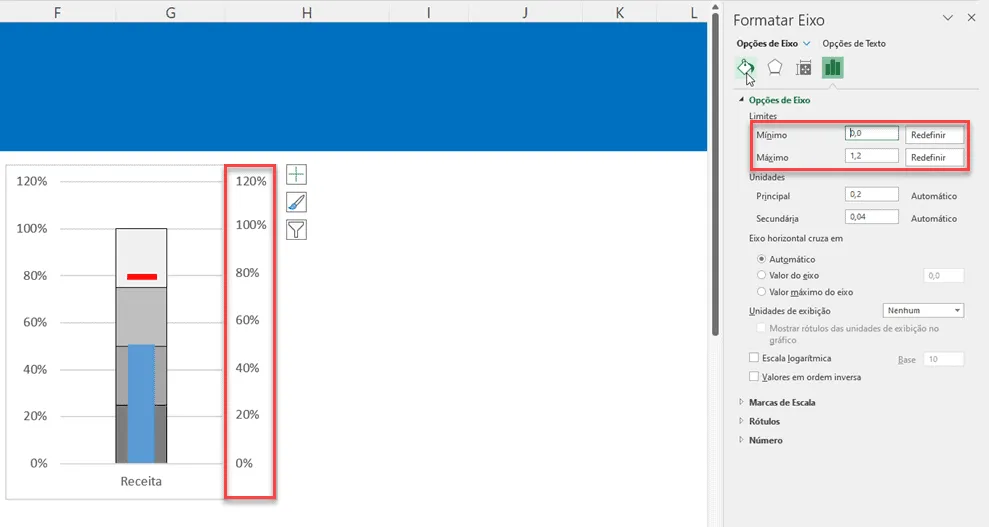

Altere o formato do eixo para 0,00 no Mínimo e 1,2 no Máximo, faça o mesmo para os dois eixos.

Clique então sobre o gráfico e arraste então o intervalo para que sejam criados os gráficos imediatamente.

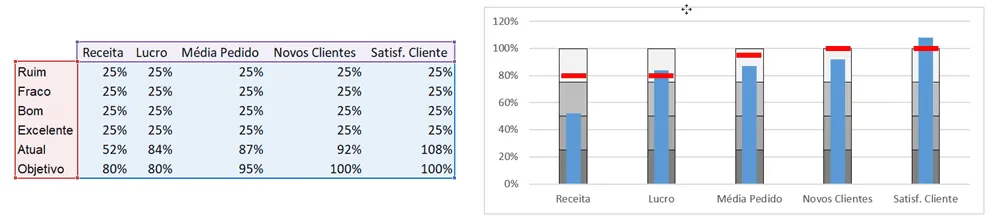

Veja então que temos todos os gráficos montados imediatamente conforme acima, façam eles como desejar.

Gráfico Bullet Chart Horizontal Excel

A estrutura do gráfico de bullet chart horizontal é semelhante a estrutura do gráfico vertical.

Pressione ALT+F1, clique em Alternar Linhas e Colunas e clique em alterar tipo de gráfico.

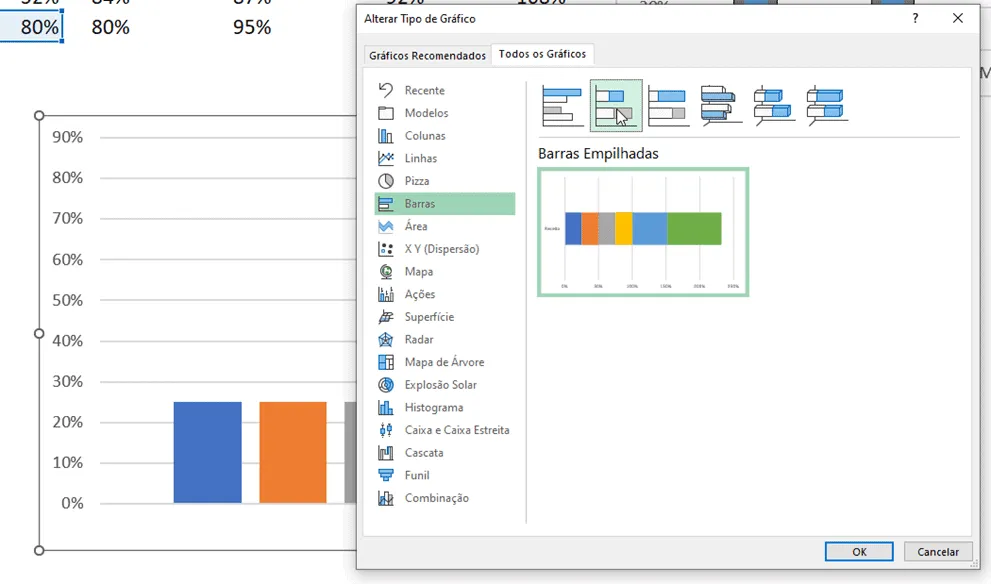

Mude para Gráfico de Barras Empilhadas conforme abaixo:

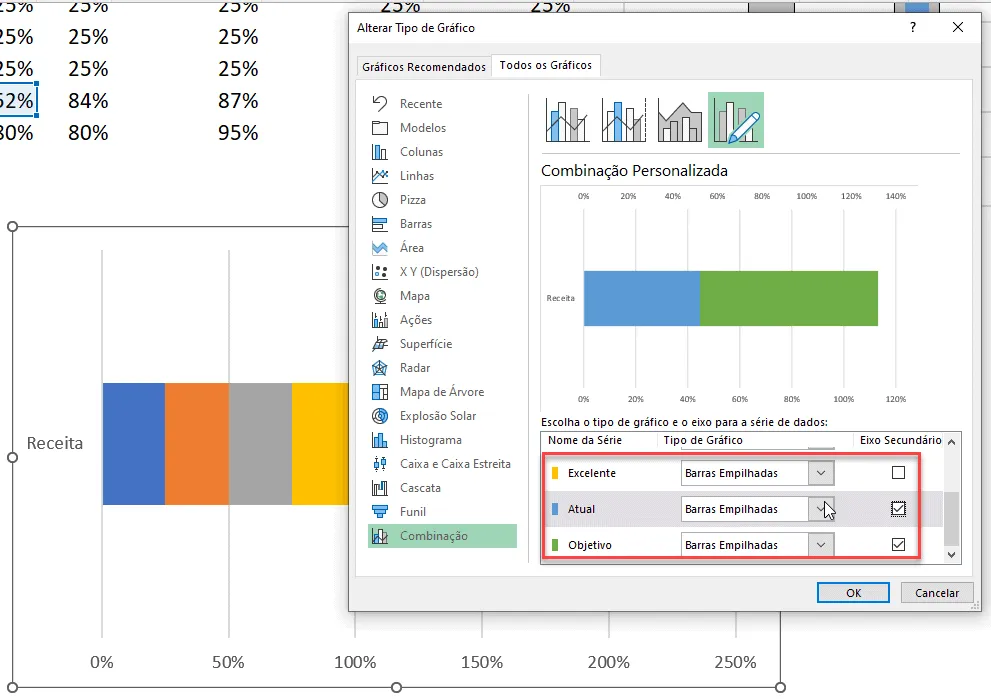

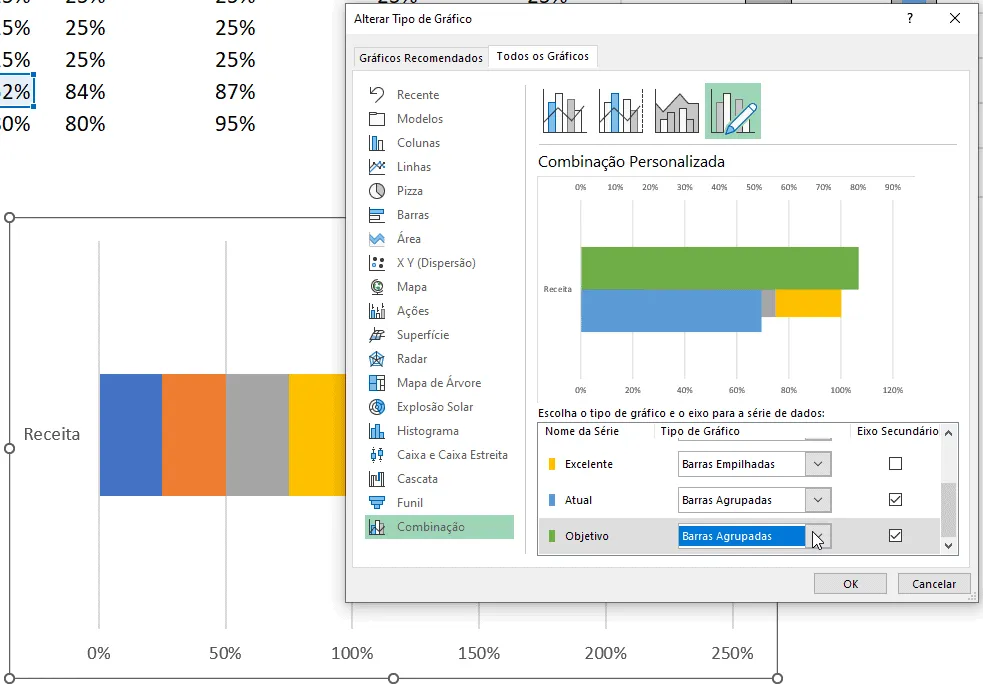

Clique em Combinação e altere todos para Barras Empilhadas e altere Atual e Objetivo Eixo Secundário.

Altere Atual e Objetivo para Barras Agrupadas:

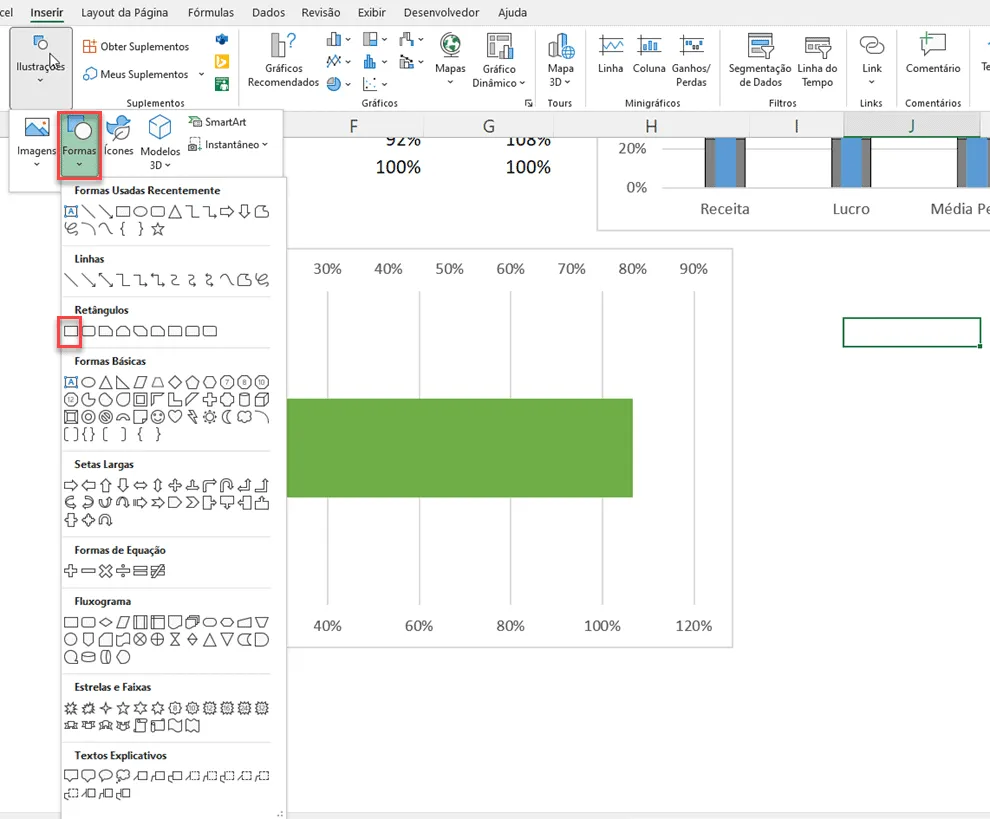

Clique em Inserir->Formas e desenhe um retângulo fora do gráfico:

Veja como temos a imagem criada, copie ela e cole sobre o gráfico Objetivo.

O resultado que temos então é o abaixo, apesar de ficar vermelho o gráfico, é uma imagem, mas empilhada ou esticada.

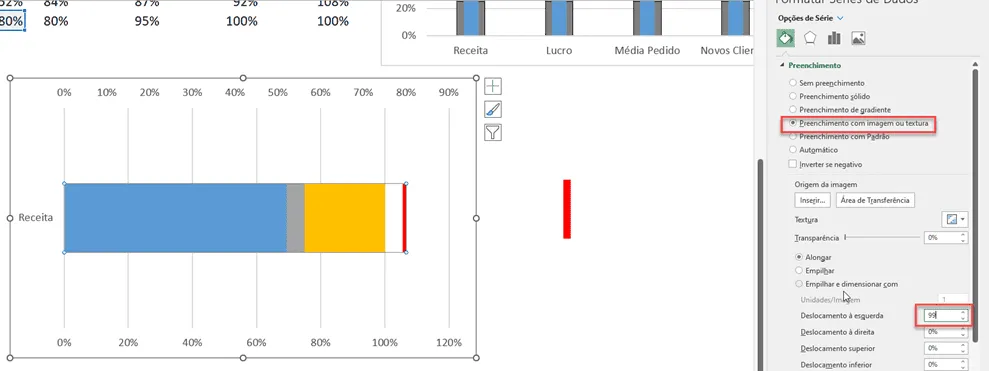

Clique agora sobre o gráfico de Objetivo e clique em deslocamento á esquerda para 99, ficando então como abaixo.

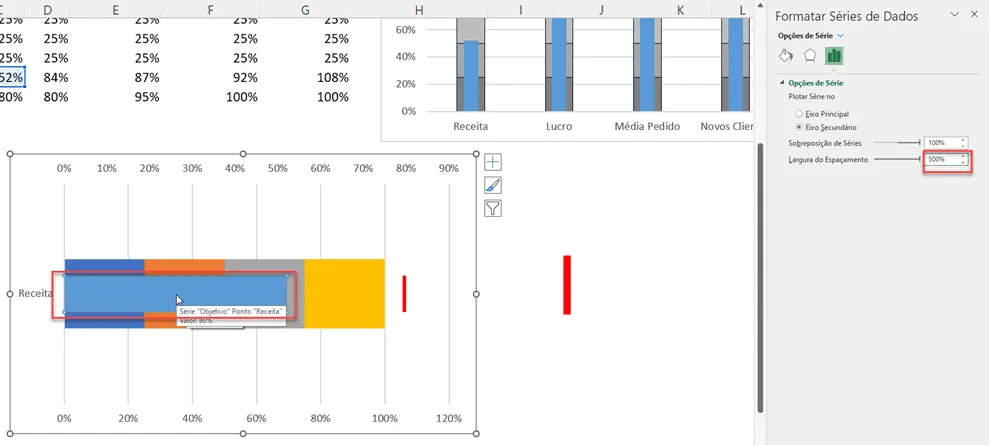

Clique sobre o gráfico Objetivo ou Resultado e altere para 500% na opção Largura do Espaçamento em Formatar Série de Dados.

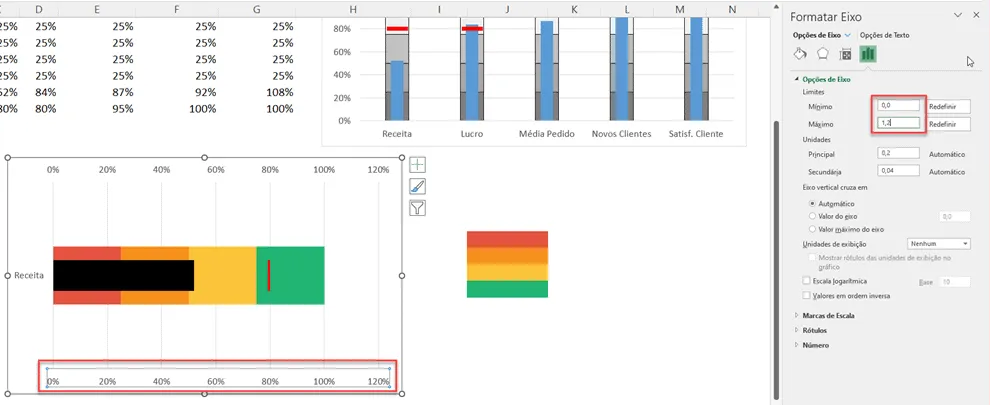

Clique nos eixos superior e inferior e altere o valor mínimo e máximo para 0,00 e 1,20 para fixar os valores dos eixos.

Clicando sobre o gráfico arraste a seleção de dados e veja então o gráfico criado automaticamente.

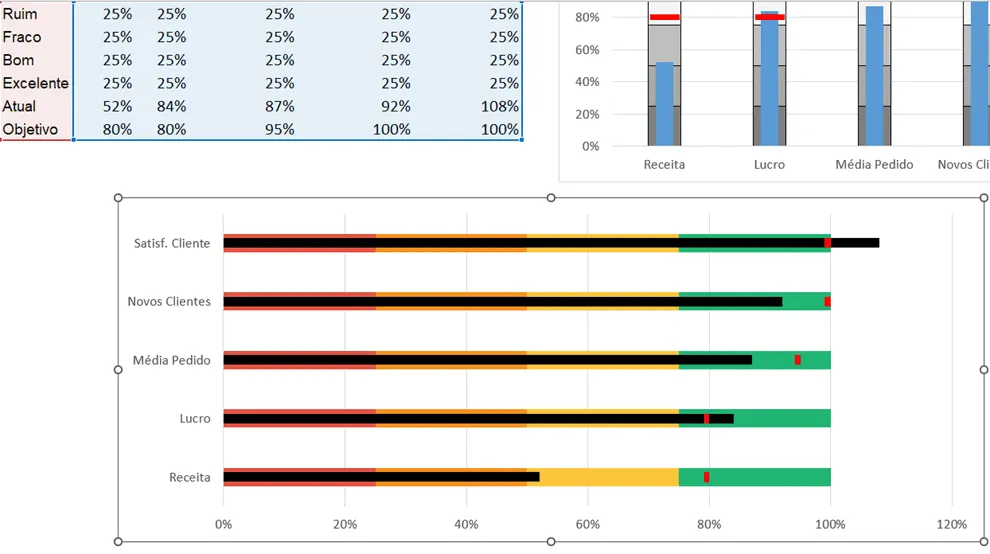

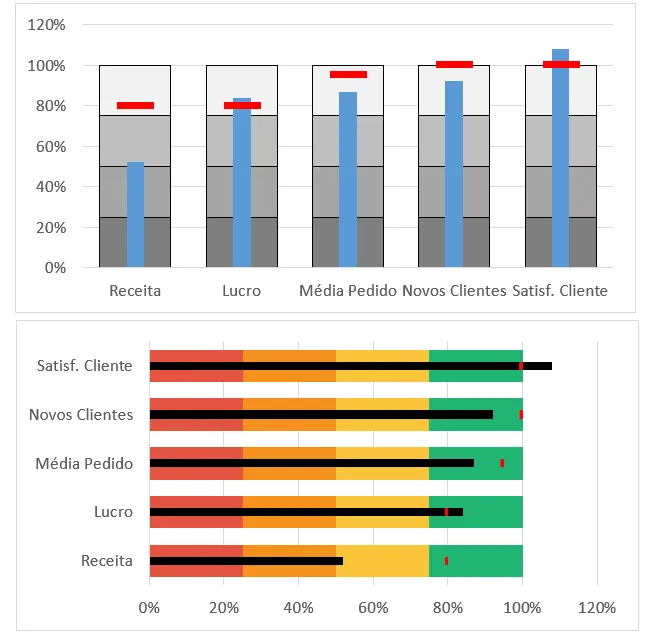

Por fim temos então o gráfico de eixo horizontal e vertical criados.

Download Planilha Bullet Chart no Excel - Bullet Graph

Clique no botão abaixo para realizar o  download do arquivo de exemplo:
